SWZT-3A/065 / 110 / 120

三參數組合探頭，配，SWZQ-3A

風機監控報警器，

一、概述：

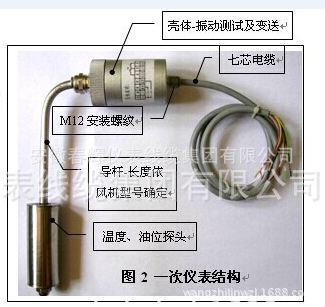

     SWZT-3A/065三參數組合探頭，SWZT-3A/065為振動、溫度、油位三參數組合探頭產品使用時通過M12×1.25螺紋安裝于風機觀察窗蓋板內側，溫度、油位探頭部分垂直插入潤滑油內，測量溫度及油位，殼體部分測量水平振動并完成信號變送。外形結構如右圖2所示。型號中后綴XXX為**油位至安裝中心的距離（訂貨時需明確該值或明確風機型號。否則，按觀察窗縱向尺寸的1/2制作業）。

二、產品性能：

    SWZT-3A/065三參數組合探頭，SWZT-3A/065為振動、溫度、油位三參數組合探頭增加了高低油位檢測功能，主要用于對冷卻塔風機運行過程中風機的振動速度、滑油溫度以及潤滑油位進行實時監控，當振動速度或滑油溫度超過給定值時，進行聲光報警，并通過繼電器觸點輸出，自動切斷風機電源，起到保護風機的作用；當潤滑油位低于下限或高于上*，進行相應閃光報警，提醒用戶采取措施。

三、配套顯示儀表：

     SWZT-3A/065三參數組合探頭，SWZT-3A/065為振動、溫度、油位三參數組合探頭和SWZQ-3A風機監控報警器配套使用：SWZQ-3A風機監控報警器是在原SWZQ-1A的基礎上增加了高低油位檢測功能，主要用于對冷卻塔風機運行過程中風機的振動速度、滑油溫度以及潤滑油位進行實時監控，當振動速度或滑油溫度超過給定值時，進行聲光報警，并通過繼電器觸點輸出，自動切斷風機電源，起到保護風機的作用；當潤滑油位低于下限或高于上*，進行相應閃光報警，提醒用戶采取措施。

①拆下減速器上的觀察窗蓋板，在蓋板的中心位置打孔，攻M12×1.25螺紋；

②清理蓋板及組合探頭，在螺紋部位及接觸表面涂抹適量密封膠；

③將組合探頭的七芯電纜由內側穿過蓋板螺紋孔，并將組合探頭牢固擰在蓋板上。注意：要保持導桿部分與殼體一同轉動；

④調整導桿（不要超過180°），使倒桿在安裝窗蓋板后垂直向下；

 ⑤沿窗口將組合探頭緩緩送入減速箱內，擰緊蓋板；

SWZT-3A/065三參數組合探頭一次儀表安裝后效果圖

二次儀表與一次儀表及上位機的連接
